Mașină de sudat automată a duzei de ulei pentru cilindru
1. Ar trebui să îndeplinească cerința de sudare automată a diferitelor porturi/duze ale cusăturii circulare a cilindrului hidraulic. 2.Sudura MIG cu alimentator de sârmă.3. Asigurați-vă că specificația de sudare este uniformă și uniformă, cusătura de sudură are un aspect bun. Ușor și fiabil de operat. Calitatea poate îndeplini cerințele de sudare.
Descriere
Mașină de sudat automată a duzei de ulei pentru cilindri
I. Descriere
Mașină de sudură automată cu pistol rotativ, cunoscută și sub denumirea de mașină de sudură circumferențială verticală, poate suda cusături circumferențiale cu axă dublă, poate alege sudare protejată cu gaz, sudare automată cu argonarc, mașină de sudură cu laser și alt sudor pentru a forma un set de sistem de sudură automat cu cusături circumferențiale, Mecanismul de reglare poate regla poziția de sudură a firului prin rotirea poziția de sudură în toate direcțiile de sudare a sudură. pentru a se asigura că etanșarea procesului de sudare este fermă. Viteza de sudare poate fi ajustată prin setarea ecranului plc
II.Parametrul tehnic
|
Diametrul orificiului de ulei/ mamelonului |
30 mm |
|
Orificiul de ulei/ Înălțimea mamelonului |
20 mm |
|
Diametrul tubului |
50mm-140mm |
|
Lungimea tubului |
200mm-1300mm |
|
Viteza pistoletului de sudare |
0,5-5 RPM |
|
Puterea servomotorului |
0,4kw |
|
Gama de reglare a pistoletului de sudare |
50 mm |
|
Ar consumul de gaz de protecție |
15 l/min |
|
Tensiunea de lucru a mașinii |
380v trifazic 50hz |
Vom dezvolta un plan profesional de sudare bazat pe specificațiile piesei de prelucrat.
III.Specificații de sudare

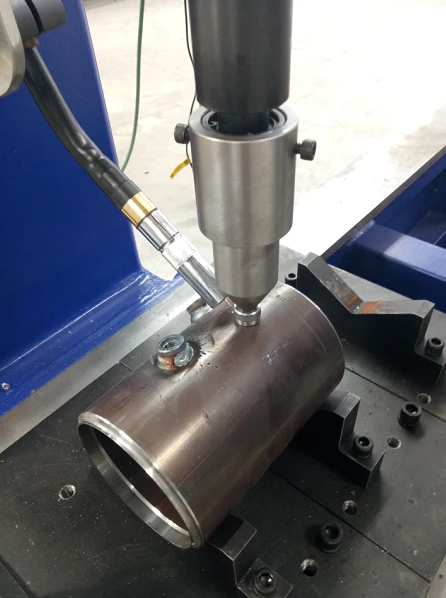

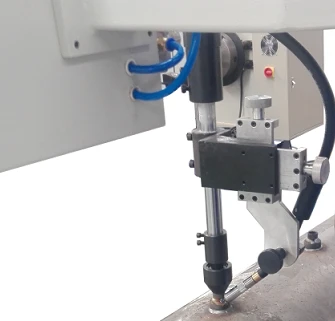

1. Lanterna de sudare se înclină la un anumit unghi, poate fi reglată în sus-jos, dintr-o parte în alta și înclinată. Piesa de prelucrat este fixată în timp ce pistolul de sudură se rotește.

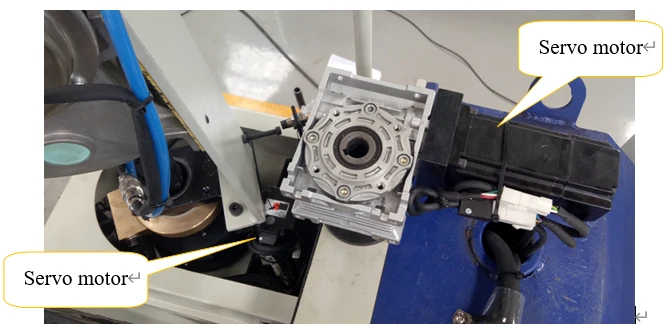

2. Capul rotativ este deplasat în sus și în jos de servomotor, capul rotativ cade în timp ce mașina sudează și se ridică în timpul încărcării și descărcării.

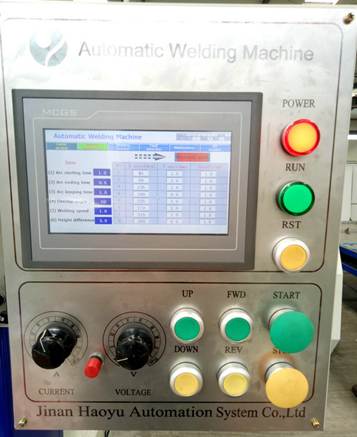

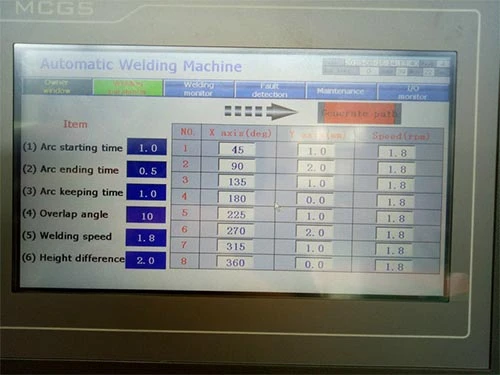

3. Folosind PLC Panasonic din Japonia pentru a controla întreaga operațiune. Sistemul CNC este utilizat pentru a controla rotația capului mașinii. Servomotorul este acționat de un servo driver de curent alternativ.

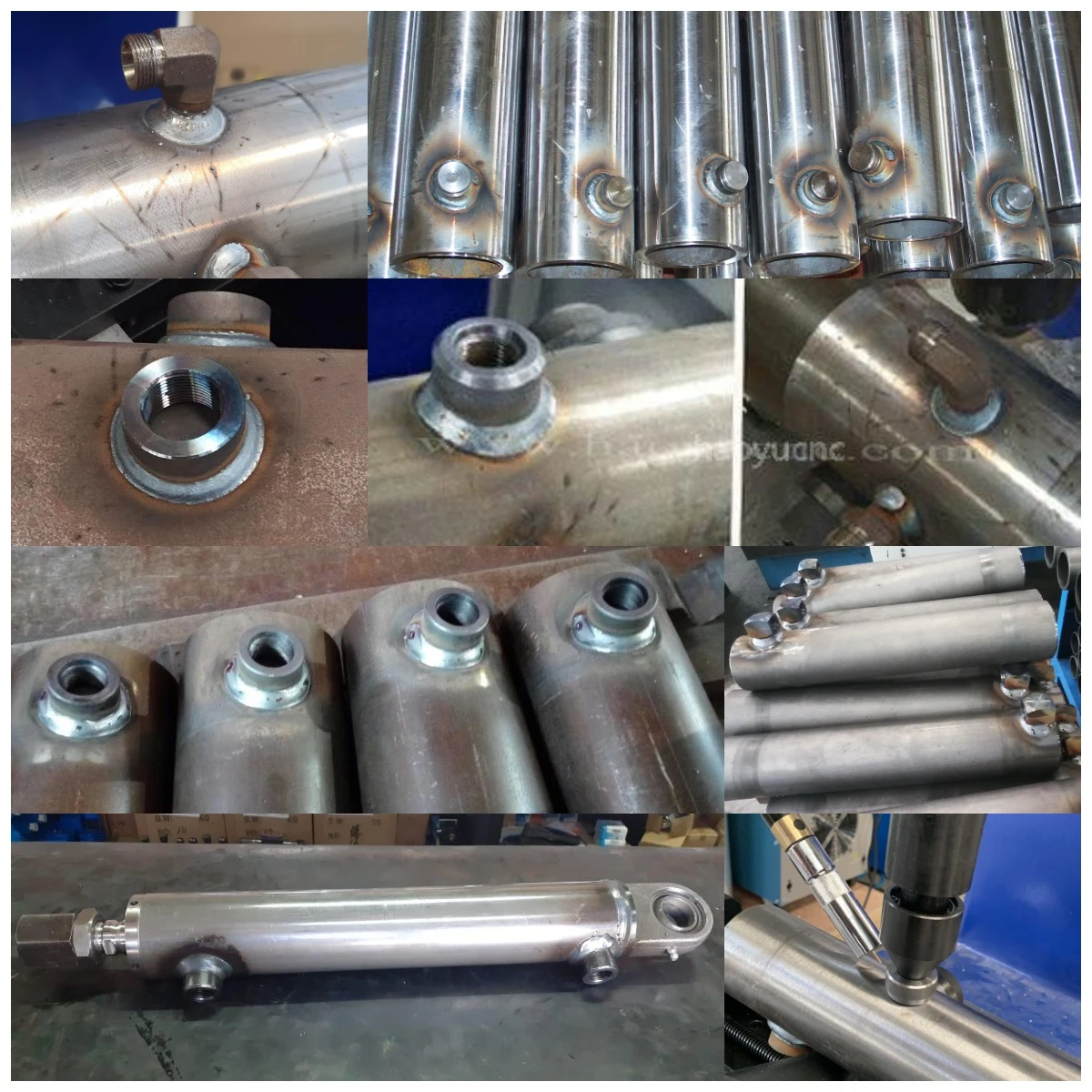

4.Randarea piesei de lucru
IV.Procesul de lucru
Mașină de sudat automată a duzei de ulei pentru cilindri
Încărcarea manuală → mutarea automată a piesei de prelucrat la stația de sudură → pistolul de sudură cade, degetarul presează piesa de prelucrat strâns → alimentarea cu gaz de protecție → tensiune înaltă, avans lent a firului pentru aprinderea arcului → rotirea pistolului și sudarea → sudarea lungimii stabilite → pistolul se oprește → curent mic, tensiune scăzută pentru terminarea arcului → oprirea furnizării gazului la originea de sudură → mutarea automată a sudurii la originea pistolului → loc de descărcare → descărcare manuală.
V.Vedio pentru referință
