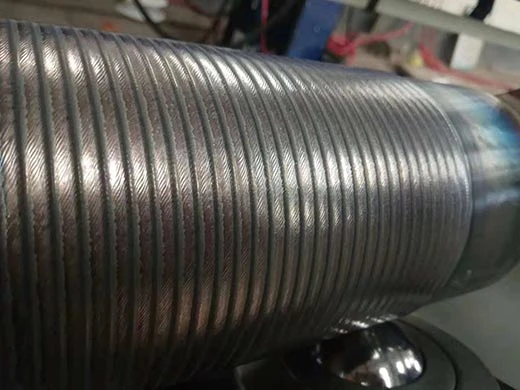

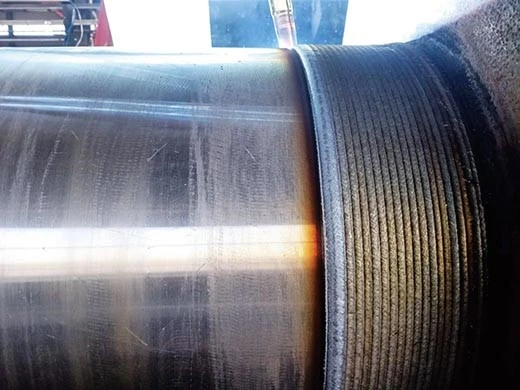

Mașină de sudură automată cu suprapunere circulară externă

Oferim soluții și procese adecvate de sudare, cum ar fi sudarea TIG și sudarea MIG/MAG, pe baza cerințelor de sudare ale clienților noștri. Vom folosi o mașină de sudură MIG/MAG dedicată pentru sudarea suprapusă cilindric extern ca exemplu pentru a explica informațiile de schimbare a componentelor mașinii.

• Lanterna de sudare este fixată în timp ce piesa de prelucrat se rotește, poziția de sudare este orizontală.
• Piesa de prelucrat este prinsă și rotativă prin dispozitiv de fixare și susținută de un suport universal cu bilă.
• Mașina are performanță de înaltă tensiune și alimentare lentă a firului, ceea ce garantează aprinderea fiabilă a arcului. Mașina are, de asemenea, tensiune scăzută de sudare și curent scăzut pentru umplerea craterului.
• Adoptă modul de alimentare cu sârmă de tip push-, pentru a garanta stabilitatea alimentării.
• Torța de sudură se mișcă longitudinal pentru a finaliza întreaga sudură.
• PLC controlează întreaga funcționare a mașinii. Viteza de rotație a piesei de prelucrat este reglată prin invertor, reglare continuă, pentru a îmbunătăți fiabilitatea.
• Modul de sudare și specificațiile de sudare pot fi presetate, salvate și rechemate. Prin intermediul interfeței tactile man-mașină, este convenabil să modificați parametrul și să comutați starea prin ecranul tactil man-mașină.
• Lanterna de sudură poate fi reglată în sus și în jos, la stânga și la dreapta și se poate roti în unghi pentru a îndeplini cerințele de sudare.

Compoziția echipamentului

Se compune din cap electric de decelerare, dispozitiv de fixare, mecanism conductiv, mecanism de strângere și reglare a pistoletului de sudură, mecanism de mișcare axială CNC, suport mobil reglabil, sistem de control electric, sursă de putere de sudură și sistem pneumatic.

1. Lanterna de sudare poate fi reglată în sus și în jos (cilindru pneumatic), lateral și înclinat. Mașina este echipată cu 1 pistol de sudură MAG.

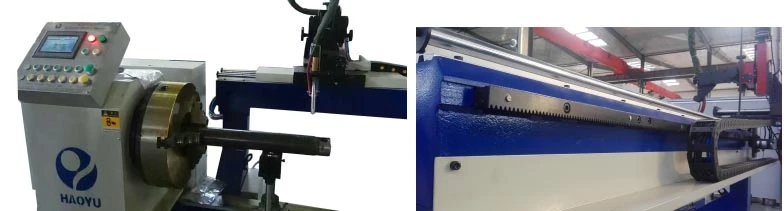

Mișcarea capului de sudare este condusă de un servomotor.

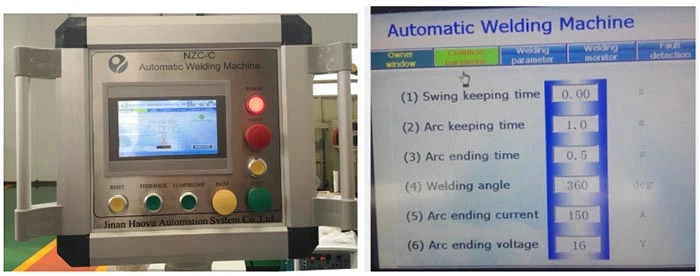

 2.Japonia OMRON PLC și ecranul tactil sunt folosite pentru a controla întreaga mașină. Cu ajutorul interfeței tactile man-mașină, modul și specificațiile de sudare pot fi presetate, stocate și preluate. Va exista o alarmă de eroare și o indicație în timpul procesului de sudare, cum ar fi sârmă blocată, sârmă blocată etc.

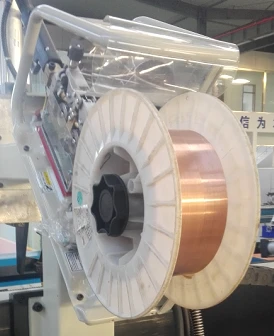

3. Alimentatorul de sârmă de tip push{0}}funcționează stabil. Mașina are o tensiune de sudare ridicată și o performanță lentă de alimentare a firului, ceea ce garantează o aprindere fiabilă a arcului. Mașina este, de asemenea, cu tensiune de sudare scăzută și curent de sudare scăzut pentru umplerea craterului.

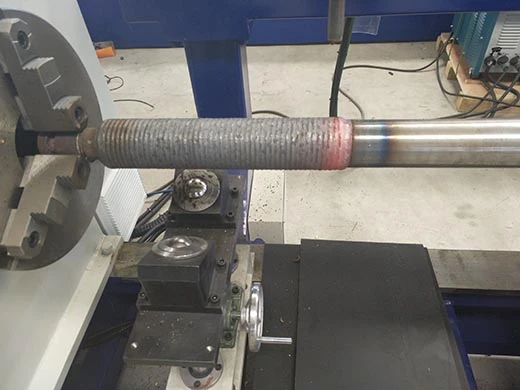

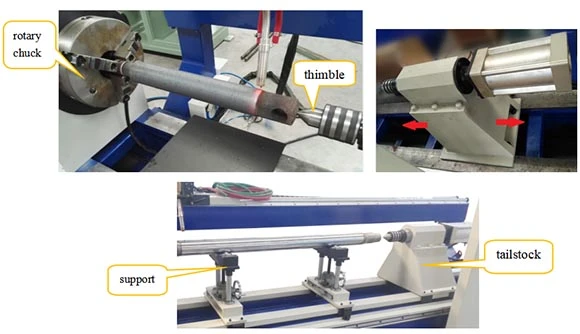

4. Țeava este fixată de mandrina rotativă și susținută de suportul roților de rulare. Bila universală se asigură că este flexibilă și comodă de rotire. Distanța dintre suporturi poate fi reglată în funcție de lungimea țevii.

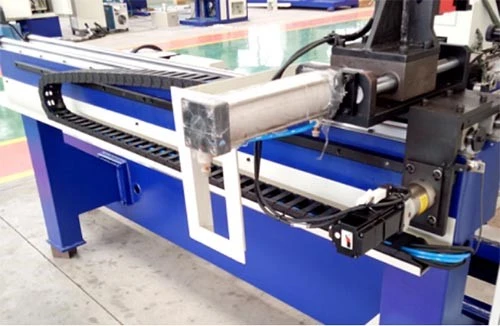

5. Torșa de sudură Mecanism pneumatic de alimentare și oscilație

Lanterna de sudură se deplasează înainte-înapoi condusă de cilindrul de aer, pentru a ajunge la comutatorul dintre stația de pregătire și stația de sudare. Mecanismul oscilant este compus din motor pas cu pas, șurub cu bile și șină liniară etc. Adoptă o structură de tip închis, protejând procesul de praf și stropi. Frecvența de oscilare a pistolului, domeniul oscilant, timpul de oscilare, distanța de ridicare, numerele de ridicare pot fi controlate de sistemul CNC.

6.Renderings

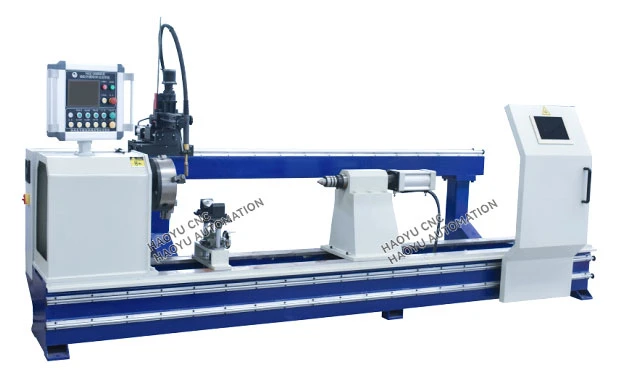

Mașină de sudură suprapusă circulară externă
